Rückmeldedecoder

S88 CAT-5



<< zurück >>





Gemäß EG-Richtlinie 89/336/EWG


*


Betriebsanleitung



Der Rückmeldedecoder “S88“  ist kompatibel zum s 88 Bus der Fa. Märklin*.  Er dient zum Erkennen von Zuständen der an ihn angeschlossenen 16 Kontakte. (Geschlossen / Offen, bzw. An / Aus) Diese Informationen werden über den Rückmeldebus s88 an das nächste Modul oder an ein angeschlossenes Digitalgerät, z.B. Memory, Interface, Fleischmann* Twin-Center bzw. die Intellibox von Uhlenbrock* weiter geleitet. Somit können mit diesem Decoder  Vorgänge auf der Anlage erkannt werden. Diese werden dann ausgewertet und an das Digitalsystem weitergeleitet, so dass es darauf reagieren kann.



An ein Memory der Fa. Märklin* können max. drei Rückmeldedecoder und an ein Interface, das Twin-Center sowie die Intellibox bis zu 31 Rückmeldecoder hintereinander angeschlossen werden.





Allgemeines



Zur einwandfreien Funktion des Decoders ist eine gute Masseverbindung unabdingbar,  Masse, Masse und nochmals Masse! Diesem Umstand wurde bei diesem Decoder hier in besonderem Maße Rechnung getragen. Zwar wird über das mitgelieferte Kabel der Decoder von der Zentrale aus mit Masse verbunden, das reicht in aller Regel aber nicht! Deshalb verfügt der s88 über zwei eigene Masseanschlüsse. Einer dieser Anschlüsse muß notwendigerweise am Ort des Einbaus mit Masse verbunden werden, z.B. an der Schiene oder an einem vorhandenem Masseanschluß. Den anderen Anschluß können Sie dazu benutzen, sehr komfortabel die allgemeine Bahnstrommasse weiterzuleiten. Strom geht zuweilen recht eigenwillige Wege und ein eventueller Potentialunterschied zwischen dem Decoder und den angeschlossenen Meldern, z.B. Schaltgleise, Kontaktgleissätze o.ä. kann deshalb leicht zu unerwünschten Fehlinformationen und damit Fehlfunktionen führen. Im Extremfall blinken computergestützte s88-Monitore wie eine „Lichtorgel“ obwohl keine Bewegung auf der Anlage stattfindet!



Weiterhin neigt ein unabgeschirmtes Flachkabel dazu, sich wie eine Antenne zu verhalten. Störungen von anderen elektrischen Geräten, z.B.

Transformatoren oder fahrende Züge werden so unerwünscht  „eingefangen“.



Deshalb findet diese Art von Kabel auf keinen Fall unsere Zustimmung. Von daher besitzt dieses Rückmeldemodul neben dem bekanntem s88 Anschluß einen abgeschirmten, professionellen 8 poligen Anschluß aus der Computertechnik, CAT 5.

Beide Anschlussarten sind parallel geschaltet. Sie können deshalb entweder einzelne Module gleichermaßen mit dem 6-adrigem Flachbandkabel oder mit einem handelsüblichem Patchkabel verbinden. Die Vorteile dieser parallelen Verbindung sind enorm. So lässt sich der Rückmeldedecoder problemlos in vorhandene Meldesysteme mit Hilfe des Flachbandkabels integrieren.

Andererseits kann recht einfach mit   Patchkabeln, die es in vielen unterschiedlichen Längen gibt, eine Verbindung von Modul zu Modul realisiert werden. Da Sie hierbei nicht auf das teure und mit großer Vorsicht zu verlegende Flachbandkabel zurück greifen müssen, kann ein S 88 Rückmeldedecoder endlich da eingebaut werden, wo er auch seine Arbeit verrichten soll. Die als Maximallänge von Märklin* angegebenen “zwei Meter“ für den Abstand zwischen den einzelnen Modulen ist damit hinfällig.  Ein gemeinsamer, nahe an der Zentrale beheimateter Einbau aller vorhandener Module ist somit nicht erforderlich. Die umständliche Verlegung langer Meldekabel, vom entlegenstem Ort der Anlage, z.B. Schattenbahnhof, bis zur  “Hauptstelle“ entfällt somit! Auch sind Reihenschaltungen der Decoder von  weit entfernten Ecken der Anlage einfach herzustellen. Selbst Gesamtkabellängen  von über 50 m stellen kein Problem mehr dar!! Zudem besitzen die Computerkabel eine eigene Abschirmung, die, selbstverständlich, mit Masse verbunden ist. J Von daher ist eine Störeinstrahlung, wie sie bei den Flachkabeln häufig vorkommt, ausgeschlossen.













Standardmäßig wird der Decoder mit einem 45 cm langem Flachbandkabel und den bekannten, s88 Spezialsteckern ausgeliefert, da der Anschluß an ein Digitalsteuergerät (Memory, Intellibox o.ä.) diese Steckernorm erfordert. Wir haben aber auch passende Adapterkabel im Programm. Auf der einen Seite ist der bekannte s88 Spezialstecker angeschlossen und auf der anderen Seite befindet sich ein CAT 5 Anschlußstecker. Die Masseabschirmung des Spezialkabels ist, selbstverständlich, beidseitig mit Masse verbunden. J Wir empfehlen auf jeden Fall die Verwendung dieses Adapterkabels zum Anschluß des Rückmeldedecoders an die Digitalzentrale!! Selbst bei Verwendung geringster Längen des unabgeschirmten Flachbandkabels besteht die Gefahr der Störeinstrahlung, da sich meistens in unmittelbarer Nähe einer Digitalzentrale auch ein Transformator befindet.



! WICHTIG ! Auch wenn die CAT 5 Anschlüsse des Rückmeldemoduls große Ähnlichkeit mit den LocoNet-Anschlüssen haben, das  LocoNet dürfen Sie hier auf keinen Fall anschließen!! Der Decoder arbeitet ausschließlich mit dem s88 Rückmeldebus. Beide Signalarten sind inkompatibel!!!  Außerdem ist die Pinbelegung vom LocoNet und den hier verwendeten Steckern völlig anders! Gleichermaßen führt das LocoNet wie auch der s88 Bus auf einigen Anschlüssen Spannung. Bei falscher Verbindung von Spannungen ist ruck zuck die angeschlossene Zentrale, das Rückmeldemodul oder Beides  im Arsch. L Es soll doch alles heile bleiben! J

Führen Sie grundsätzlich alle Anschlussarbeiten des  S 88 Rückmeldemoduls ausschließlich bei abgeschalteter Spannung durch!!!! Sie wissen ja, sonst ist ruck zuck....*zwinker*



Inbetriebnahme



Der Rückmeldedecoder S 88 wird mit Hilfe des Spezialkabels direkt mit der rückseitigen Steckbuckse am Memory, dem Interface, der Intellibox oder am Twin-Center verbunden. Achten Sie bitte darauf, daß Sie die Stecker so herum mit den Buchsen verbinden, daß das Kabel  jeweils         ! nach unten ! zeigt!! Bei Verwendung unseres Adapterkabels beachten Sie unbedingt die gesonderten Hinweise des Beipackzettels!!!!!!



Außerdem müssen die Kabel am Decoder in der richtigen Reihenfolge eingesteckt werden. Die Pfeile zeigen jeweils die Signalflussrichtung zum digitalem Endgerät  ( Memory, Interface, IB, Twin-Center ) an!!

Über die zweite Steckbuchse am S 88 Decoder  können Sie weitere Rückmeldemodule anschließen. Sie werden beim Einschalten der Anlage erkannt und automatisch in der angeschlossenen Reihenfolge adressiert.



An ein Memory von Märklin* können maximal drei Decoder angeschlossen werden.  Das Memory verfügt über drei Tastenreihen und jeder der angeschlossenen Deocder hängt virtuell mit den Tastengruppen A1..- A8, B1..B8 und C 1....C8 zusammen.







Sofern Sie ein Memory verwenden sollten, kann über den Decoder  jede der acht Fahrstraßen, z.B. der Gruppe „A“ entweder gestellt oder freigegeben werden.

Dabei bewirken die Kontakte 1-8 ein Stellen der Fahrstraßen A 1 bis A 8 und die Kontakte 9-16 ein Freigeben der Fahrstraßen A 1 bis A 8. Zudem können die entsprechenden Fahrstraßen mit den Kontakten 9-16 auch besetzt gehalten werden.



Bei  Verwendung eines anderen digitalen Endgerätes, z.B der Intellibox, Interface, können Sie maximal 31 Decoder hintereinander schalten. Jeder der Kontakte 1-16 des Rückmeldedecoders schaltet eine nach Ihren Vorgaben programmierte Fahrstraße. Es wird hierbei nicht, wie beim Memory, in Kontakte für Stellen und Freigabe unterschieden.



An jeden Decoder können bis zu 16 Meldekontakte angeschlossen werden. Es ist dabei unerheblich, ob Sie Dauer- oder Momentkontakte verwenden. ( z.B. Kontaktgleise, Gleisbesetztmelder, Reedkontakte oder Schaltgleise) Verbinden Sie hierzu die entsprechende Anschlussklemme (1-16) des Decoders mit dem entsprechendem “Schalter“. Erforderlich ist lediglich, dass die angeschlossenen Kontakte nach Masse schalten. Achten Sie auf ausreichenden Leiterquerschnitt der Verbindungskabel!  Vergessen Sie nicht den gesonderten Masseanschluß des Decoders mit der Masse “vor Ort“ zu verbinden!!

Fährt nun ein Zug über einen dieser angeschlossenen Schalter, los löst er einen Masseimpuls aus. Diese Information  wird im S 88 Decoder so lange gespeichert,  bis sie vom Digitalendgerät, z.B. Memory oder Intellibox, angefordert wird. Das digitale Endgerät erkennt die Information “Kontakt betätigt“ und gibt die programmierten Befehle für diesen Meldeeingang in Form von Schaltimpulsen über entsprechende Decoder, z. B. MAD-4 oder k 83, bzw. SDEC oder k 84. an die Weichen und Signale zur Stellung der Fahrstraße weiter. Ist die Information vom Decoder weitergegeben worden, wird sie gelöscht. Für gewisse Aufgaben lassen sich auch mehrere Kontakte am Rückmeldedecoder miteinander verbinden. Als Anwendungsfall wäre hier die Steuerung eines Schattenbahnhofs denkbar. Nähere Informationen hierzu entnehmen Sie bitte der Bedienungsanleitung Ihres digitalen Endgerätes.



Praxistip



Störungen im Digitalsystem erzeugen Fehlinformationen und diese Wiederum Fehlfunktionen. Störungen können von einer nicht entstörten Lok, einem Transformator einem Luftentfeuchter oder sogar von Mobiltelefonen und Leuchtstofflampen oder sonstigen elektrischen Verbrauchern ausgehen. Das Digitalendgerät erhält Informationen, obwohl sich in dem “Bereich“ nichts bewegt. Der Möglichkeiten gibt es leider viele! Sie sollten deshalb, wie oben bereits erwähnt, auf eine gute Masseverbindung achten und ausschließlich die Verbindungen mit Patchkabeln herstellen.

Sollten trotz aller Vorkehrungen, insbesondere bei Verwendung des 6-poligen Flachbandkabels, Fehlmeldungen vom Rückmeldedecoder

ausgehen, und sie wissen nicht woran es liegt, so hilft meistens die Reihenschaltung einer einfachen Diode, z.B. 1N 4148 oder 1N 40..in die Meldeleitungen für Abhilfe. Verbinden Sie hierzu die “Spitze“ der Diode, die Kathode, mit dem Masseschalter. Die Kathode ist immer durch einen

Ring gekennzeichnet. Den anderen Anschluß der Diode verbinden Sie mit dem Eingang des Rückmeldedecoders und das war’s. J

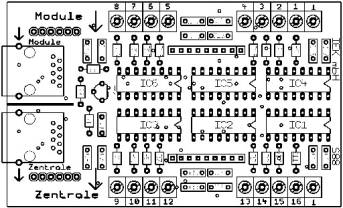

Hier werden weitere                               1-8 massekompatible Schalter                         externer Masseanschluß

Module angeschlossen                                z.B. Schaltgleise



Hier wird die  Digital-                             9-16 massekompatible Schalter                              externer

Zentrale angeschlossen                                                                                                          Masseanschluß





Achten Sie bitte auf die Signalflussrichtung von eventuell mehreren Rückmeldedecodern zur Digitalzentrale!! Die Einsteckrichtung ist durch Pfeile gekennzeichnet!!





Einfache Verbindung zweier Module mit einem Patchkabel





*Märklin ist ein eingetragenes Warenzeichen der Gebr. Märklin & Cie. GmbH, Göppingen / Deutschland

 *Fleischmann ist ein eingetragenes Warenzeichen der  Gebr. Fleischmann, Nürnberg / Deutschland





Technische Daten



Anzahl der Kontakte:                              16

Platinenmaße:                                         ca. 62 x 99 mm                                       << zurück >>
