Digital Adapter für Märklin* CU 6021 /
Intellibox*
Die Adapter dienen zur Verbindung
von Geräten des Märklin* Digital-Systems.
Die Adapter haben auf der einen
Seite einen passenden Stecker für den Märklin* I²C Bus ( Digital-System Anschluß ) und auf der
anderen Seite eine CAT-5 Buchse. Ein Adapter wird seitlich an die
Anschlüsse des I²C Busses der Märklin* Control Unit oder der Uhlenbrock
Intellibox* angesteckt. Der andere Adapter wird an den I²C Bus einer
Control 80 f, eines Keyboards, Memory oder Interfaces angesteckt.
Mit Hilfe eines handelsüblichen CAT-5 Kabels
( Patchkabel
1:1, NICHT gedreht) in beliebiger Länge werden die Adapter
und somit die digitalen Komponenten miteinander verbunden.

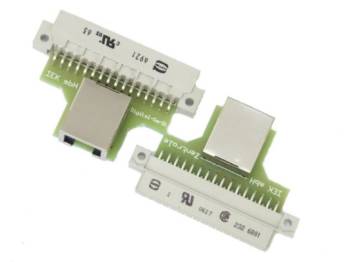

Die Adapter haben
oben den Aufdruck “Zentrale“ sowie “Digitalgerät“, unten den Aufdruck “W“ und
“M“. Der weibliche Adapter wird an die Zentrale angesteckt und der männliche
Adapter an das Digitalgerät. Keyboard und Memory wird LINKS mit der Zentrale
verbunden.
Ein Control 80 f
sowie ein Interface wird RECHTS mit der Zentrale verbunden
Da das Kabel zunächst ohne die
Adapter verlegt werden kann ist auch eine einfache Verlegung im
nichtsichtbarem Bereich unter dem Fahrstand machbar ohne daß das
Kabel störend im Wege ist. Es muß lediglich ein vergleichsweise
kleines Loch in die Unterlage gebohrt werden.
So ist es ganz
unproblematisch möglich an weiter entfernten Stellen Ihrer Anlage einen
zweiten Fahrstand aufzubauen. In Abhängigkeit der gewählten Länge des
Patchkabels kann dieser zweite Fahrstand einige Meter entfernt sein.
Im Lieferumfang ist ein CAT-5 Kabel nicht enthalten.

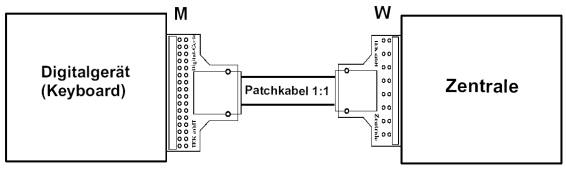

Beispielhaft ist der Anschluss eines Keyboards an
eine CU 6021 abgebildet. Das verwendete Kabel darf natürlich durchaus länger
sein, als das Kabel auf der Abbildung.
